GARASI OTOMATIS
1. TUJUAN [kembali]
- Untuk dapat mengetahui penggunaan Transistor Bipolar
- Untuk dapat membuat rangkaian aplikasi Transistor Bipolar
- Untuk dapat lebih memahami karakteristik Transistor Bipolar
2. ALAT DAN BAHAN [kembali]
- ALAT
A. Baterai
Baterai merupakan perangkat yang digunakan untuk memberi daya terhadap alat yang membutuhkan listrik. Baterai juga merupakan komponen elektronika penghasil sumber tegangan pada rangkaian. Semua baterai pada spesifikasinya juga pasti selalu terdapat spesifikasi arus yang biasanya diukur dengan satuan mili ampere hours atau disingkat mAH, spesifikasi menunjukkan seberapa lama baterai bisa digunakan pada beban / alat yang digunakan. Misalnya sebuah baterai 1900mAH bisa menyuplai 1900mA ke sebuah rangkain selama 1 jam sebelum akhirnya habis.
B. Voltmeter DC
Voltmeter DC yaitu alat ukur biasa digunakan untuk mengukur tegangan DC dengan cara mengukur beda potensial dari tegangan DC antara 2 titik suatu beban listrik atau rangkaian elektronika.
- BAHAN
B. LED
LED adalah perangkat elektronik yang dapat mengeluarkan cahaya. Strukturnya juga sama dengan dioda, tetapi pada LED elektron menerjang sambungan P-N (Positif-Negatif).
C. Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).
D. Motor DC
Motor DC adalah Motor listrik yang membutuhkan suplai tegangan arus searah atau arus DC (Direct Current) pada kumparan medan untuk diubah menjadi energi mekanik.
E. Transistor NPN
Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide.
F. Buzzer
Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara
G. Infrared Sensor
Sensor Infrared Proximity atau Sensor Pendeteksi Halangan menggunakan sinar inframerah untuk mendeteksi benda atau permukaan didepannya. Sensor ini dapat bekerja pada tegangan 5v.Fitur dan Spesifikasi Sensor :
Fitur Spesifikasi Nama Sensor Infrared Proximity Tipe Module Sensor Banyak Pin 3 Pin Tegangan Masukan 3-5 Volt Konsumsi Arus 23 mA saat 3.0V dan 43 mA saat 5.0V Jarak pembacaan 2 - 30 cm (diatur dengan potensiometer) Keluaran Sensor Digital LOW Lampu LED indikator Ada
H. Sensor touch Sensor Infrared Proximity atau Sensor Pendeteksi Halangan menggunakan sinar inframerah untuk mendeteksi benda atau permukaan didepannya. Sensor ini dapat bekerja pada tegangan 5v.
Fitur dan Spesifikasi Sensor :
| Fitur | Spesifikasi |
| Nama | Sensor Infrared Proximity |
| Tipe | Module Sensor |
| Banyak Pin | 3 Pin |
| Tegangan Masukan | 3-5 Volt |
| Konsumsi Arus | 23 mA saat 3.0V dan 43 mA saat 5.0V |
| Jarak pembacaan | 2 - 30 cm (diatur dengan potensiometer) |
| Keluaran Sensor | Digital LOW |
| Lampu LED indikator | Ada |
Sensor merupakan sebuah modul sensor yang berfungsi seperti tombol/saklar, namun cara penggunaanya hanya perlu dengan menyentuhnya menggunakan jari kita.
I. Sensor Sound
Sensor yang mensensing besaran suara untuk diubah menjadi besaran listrik yang akan dioleh mikrokontroler.
3. DASAR TEORI [kembali]
A. Baterai
Daya tahan baterai akan semakin awet jika penggunaan arus nya semakin kecil, pada contoh diatas jika arus yang diperlukan misalnya adalah 190mAH maka baterai tadi akan bertahan selama 10 jam karena pada perhitungannya :
190 mAH x 10 hours = 1900 mAH
Oleh karena itu pada spesifikasi baterai semakin tinggi atau semakin besar kapasitas arus mAH nya maka semakin lama juga umur dari baterai tersebut. Baterai AA biasanya adalah jenis yang memiliki arus paling kecil sedangkan type D bisa bertahan cukup lama karena dari segi fisik pun memang lebih besar dan pastinya lebih mahal.
Simbol baterai :
Daya tahan baterai akan semakin awet jika penggunaan arus nya semakin kecil, pada contoh diatas jika arus yang diperlukan misalnya adalah 190mAH maka baterai tadi akan bertahan selama 10 jam karena pada perhitungannya :
190 mAH x 10 hours = 1900 mAH
Oleh karena itu pada spesifikasi baterai semakin tinggi atau semakin besar kapasitas arus mAH nya maka semakin lama juga umur dari baterai tersebut. Baterai AA biasanya adalah jenis yang memiliki arus paling kecil sedangkan type D bisa bertahan cukup lama karena dari segi fisik pun memang lebih besar dan pastinya lebih mahal.
Simbol baterai :
B. LED
Pemasangan kutub LED tidak boleh terebalik karena apabila terbalik kutubnya maka LED tersebut tidak akan menyala. Led memiliki karakteristik berbeda-beda menurut warna yang dihasilkan. Semakin tinggi arus yang mengalir pada LED maka semakin terang pula cahaya yang dihasilkan, namun perlu diperhatikan bahwa besarnya arus yang diperbolehkan adalah 10mA-20mA dan pada tegangan 1,6V – 3,5 V menurut karakter warna yang dihasilkan. Apabila arus yang mengalir lebih dari 20mA maka LED akan terbakar. Untuk menjaga agar LED tidak terbakar perlu kita gunakan resistor sebagai penghambat arus.
Arah arus konvensional hanya dapat mengalir dari anoda ke katoda. Untuk pemasangan LED pada board mikrokontroller Anoda dihubungkan ke sumber tegangan dan katoda dihubungkan ke ground.
Simbol LED :
C. Relay
Relay adalah komponen elektronika berupa saklar elektronik yang digerakkan oleh aruslistrik. Secara prinsip, relay merupakan tuas saklar dengan lilitan kawat pada batang besi (solenoid) di dekatnya.Ketika solenoid dialiri aruslistrik, tuasa kantertarik karena adanya gaya magnet yang terjadi pada solenoid sehingga kontak saklarakan menutup. Pada saat arus ihentikan, gaya magnet akan hilang, tuasakan kembalikeposisi semula dan konta ksaklar kembali terbuka.Relay biasanya digunakan untuk menggerakkan arus / tegangan yang besar (misalnyaperalatanlistrik 4 A / AC 220 V) denganmemakaiarus / tegangan yang kecil (misalnya 0.1 A / 12 Volt DC).
Gambar Bentuk dan Simbol Relay
Fungsi-fungsi dan Aplikasi Relay
Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :
- Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
- Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
- Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
- Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).
D. Motor DC
Seperti yang sudah dijelaskan sebelumnya bahwa motor terdiri atas 2 bagian utama yaitu stator dan motor. Pada stator terdapat lilitan (winding) atau magnet permanen, sedangkan rotor adalah bagian yang dialiri dengan sumber arus DC. Arus yang melalui medan magnet inilah yang menyebabkan rotor dapat berputar. Arah gaya elektromagnet yang ditimbulkan akibat medan magnet yang dilalui oleh arus dapat ditentukan dengan menggunakan kaidah tangan kanan.
Keuntungan utama motor DC adalah sebagai pengendali kecepatan, yang tidak mempengaruhi kualitas pasokan daya. Motor ini dapat dikendalikan dengan mengatur:
• Tegangan dinamo : meningkatkan tegangan dinamo akan meningkatkan kecepatan
• Arus medan : menurunkan arus medan akan meningkatkan kecepatan.
Mekanisme Kerja Motor DC:
Mekanisme kerja untuk seluruh jenis motor secara umum sama
Arus listrik dalam medan magnet akan menimbulkan gaya.
· Jika kawat yang membawa arus dibengkokkan menjadi sebuah lingkaran/loop, maka kedua sisi loop yaitu pada sudut kanan medan magnet akan mendapat gaya pada arah yang berlawanan.
· Pasangan gaya menghasilkan torsi untuk memutar kumparan.
· Motor- motor memiliki beberapa loop pada dinamonya untuk memberikan tenaga putar yang lebih seragam dari medan magnetnya dihasilkan oleh susunan elektromagnetik yang disebut kumparan medan
Beberapa kerugian penggunaan motor DC:
-Perawatan intensif karena brush atau sikat pada motor DC akan aus.
-Konversi arus AC menjadi arus DC menggunakan konverter memerlukan biaya yang mahal.
Keuntungan penggunaan motor DC:
-Kecepatannya mudah diatur.
Perhitungan pada motor DC :
Daya input : Pin= √3 Vrms Irms cosƟ
Daya output : Pout= Tout w
w = kecepatan sudut
Tout = torsi output
Efisiensi : η (%) = (Pout/Pin) x 100
Mengapa terdapat efisiensi pada motor? Karena motor yang digunakan tidak dapat bersifat ideal, artinya pada motor ada kehilangan daya pada setiap prosesnya sehingga daya output akan bernilai lebih kecil daripada daya input. Kehilangan daya ini biasa disebut sebagai rugi-rugi daya dan dapat disebabkan karena mechanical (gesekan dan rotasi) serta electric (hambatan pada belitan).
Simbol motor listrik
E. Transistor NPN
Fungsi-fungsi Transistor diantaranya adalah :
- sebagai Penyearah,
- sebagai Penguat tegangan dan daya,
- sebagai Stabilisasi tegangan,
- sebagai Mixer,
- sebagai Osilator
- sebagai Switch (Pemutus dan Penyambung Sirkuit)
Pada dasarnya, Transistor adalah Komponen Elektronika yang terdiri dari 3 Lapisan Semikonduktor dan memiliki 3 Terminal (kaki) yaitu Terminal Emitor yang disingkat dengan huruf “E”, Terminal Base (Basis) yang disingkat dengan huruf “B” serta Terminal Collector/Kolektor yang disingkat dengan huruf “C”. Berdasarkan strukturnya, Transistor sebenarnya merupakan gabungan dari sambungan 2 dioda. Dari gabungan tersebut , Transistor kemudian dibagi menjadi 2 tipe yaitu Transistor tipe NPN dan Transistor tipe PNP yang disebut juga dengan Transistor Bipolar. Dikatakan Bipolar karena memiliki 2 polaritas dalam membawa arus listrik.
NPN merupakan singkatan dari Negatif-Positif-Negatif sedangkan PNP adalah singkatan dari Positif-Negatif-Positif.
Berikut ini adalah gambar tipe Transistor berdasarkan Lapisan Semikonduktor yang membentuknya beserta simbol Transistor NPN dan PNP.
Kita dapat menggunakan Multimeter Analog maupun Multimeter Digital untuk mengukur ataupun menguji apakah sebuah Transistor masih dalam kondisi yang baik. Perlu diingatkan bahwa terdapat perbedaan tata letak Polaritas (Merah dan Hitam) Probe Multimeter Analog dan Multimeter Digital dalam mengukur/menguji sebuah Transistor.
Berikut ini adalah Cara untuk menguji atau mengukur Transistor dengan Mengunakan Multimeter Analog dan Multimeter Digital.
a. Mengukur Transistor dengan Multimeter Analog
1. Atur Posisi Saklar pada Posisi OHM (Ω) x1k atau x10k
2. Hubungkan Probe Merah pada Terminal Basis (B) dan Probe Hitam pada Terminal Emitor (E), Jika jarum bergerak ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam kondisi baik
3. Pindahkan Probe Hitam pada Terminal Kolektor (C), jika jarum bergerak ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam kondisi baik.
Cara Mengukur Transistor NPN dengan Multimeter Analog
1. Atur Posisi Saklar pada Posisi OHM (Ω) x1k atau x10k
2. Hubungkan Probe Hitam pada Terminal Basis (B) dan Probe Merah pada Terminal Emitor (E), Jika jarum bergerak ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam kondisi baik
3. Pindahkan Probe Merah pada Terminal Kolektor (C), jika jarum bergerak ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam kondisi baik.
Catatan :
Jika Tata letak Probe dibalikan dari cara yang disebutkan diatas, maka Jarum pada Multimeter Analog harus tidak akan bergerak sama sekali atau “Open”.
b. Mengukur Transistor dengan Multimeter Digital
Pada umumnya, Multimeter Digital memiliki fungsi mengukur Dioda dan Resistansi (Ohm) dalam Saklar yang sama. Maka untuk Multimeter Digital jenis ini, Pengujian Multimeter adalah terbalik dengan Cara Menguji Transistor dengan Menggunakan Multimeter Analog.
1. Atur Posisi Saklar pada Posisi Dioda
2. Hubungkan Probe Hitam pada Terminal Basis (B) dan Probe Merah pada Terminal Emitor (E), Jika Display Multimeter menunjukan nilai Voltage tertentu, berarti Transistor tersebut dalam kondisi baik
3. Pindahkan Probe Merah pada Terminal Kolektor (C), jika Display Multimeter nilai Voltage tertentu, berarti Transistor tersebut dalam kondisi baik.
1. Atur Posisi Saklar pada Posisi Dioda
2. Hubungkan Probe Merah pada Terminal Basis (B) dan Probe Hitam pada Terminal Emitor (E), Jika Display Multimeter menunjukan nilai Voltage tertentu, berarti Transistor tersebut dalam kondisi baik
3. Pindahkan Probe Hitam pada Terminal Kolektor (C), jika Display Multimeter menunjukan nilai Voltage tertentu, berarti Transistor tersebut dalam kondisi baik.
Catatan :
Jika Tata letak Probe dibalikan dari cara yang disebutkan diatas, maka Display Multimeter Digital harus tidak akan menunjukan Nilai Voltage atau “Open”.
Simbol Transistor
F. Buzzer
Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara. Perangkat elektronika ini terbuat dari elemen piezoceramics yang diletakkan pada suatu diafragma yang mengubah getaran/vibrasi menjadi gelombang suara. Buzzer menggunakan resonansi untuk memperkuat intensitas suara.
- Resonator sederhana yang disuplai sumber AC.
- Melibatkan transistor sebagai micro-oscillator yang membutuhkan sumber DC.
Cara kerja buzzer sebenarnya mirip dengan prinsip kerja dari loud speaker, komponen buzzer juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian saat kumparan tersebut dialiri arus dan tercipta medan elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara. Buzzer biasa digunakan sebagai indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm).
G. Sensor infrared
Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.
Prinsip Kerja Sensor Infrared
Gambar 1. Ilustrasi prinsip kerja sensor infrared
Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.
Gambar 2. Rangkaian dasar sensor infrared common emitter yang menggunakan led infrared dan fototransistor
Prinsip kerja rangkaian sensor infrared berdasarkan pada gambar 2. Adalah ketika cahaya infra merah diterima oleh fototransistor maka basis fototransistor akan mengubah energi cahaya infra merah menjadi arus listrik sehingga basis akan berubah seperti saklar (swith closed) atau fototransistor akan aktif (low) secara sesaat seperti gambar 3:
Gambar 3. Keadaan Basis Mendapat Cahaya Infra Merah dan Berubah Menjadi Saklar (Switch Close) Secara Sesaat
Grafik Respon Sensor Infrared
Gambar 4. Grafik respon sensor infrared
Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.
H. Sensor Touch
Gambar 1. Ilustrasi prinsip kerja sensor infrared
Gambar 4. Grafik respon sensor infrared
Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.
Digital Touch Sensor inilah salah satu saklar modern. Digital Touch Sensor merupakan sebuah modul sensor yang berfungsi seperti tombol/saklar, namun cara penggunaanya hanya perlu dengan menyentuhnya menggunakan jari kita. Pada saat disentuh oleh jari, sensor akan mendeteksi aliran arus listrik pada tubuh manusia karena tubuh manusia dapat mengalirkan listrik. Data akan berlogika 1 (HIGH) saat disentuh oleh jari dan akan berlogika 0 (LOW) saat tidak disentuh.
Digital touch sensor dapat digunakan untuk switching suatu alat atau sistem. Seperti untuk menghidupkan lampu, menghidupkan motor, menyalakan sistem keamanan, dan lain-lain.
Grafik Respon Sensor Sentuh
Digital touch sensor dapat digunakan untuk switching suatu alat atau sistem. Seperti untuk menghidupkan lampu, menghidupkan motor, menyalakan sistem keamanan, dan lain-lain.
I. Sensor Sound
Sensor suara adalah sebuah alat yang mampu mengubah gelombang Sinusioda suara menjadi gelombang sinus energi listrik (Alternating Sinusioda Electric Current). Sensor suara berkerja berdasarkan besar/kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang juga terdapat sebuah kumparan kecil di balik membran tadi naik & turun. Oleh karena kumparan tersebut sebenarnya adalah ibarat sebuah pisau berlubang-lubang, maka pada saat ia bergerak naik-turun, ia juga telah membuat gelombng magnet yang mengalir melewatinya terpotong-potong. Kecepatan gerak kumparan menentukan kuat-lemahnya gelombang listrik yang dihasilkannya.
Sensor suara adalah sensor yang cara kerjanya merubah besaran suara menjadi besaran listrik, dan dipasaran sudah begitu luas penggunaannya. Komponen yang termasuk dalam Sensor suara yaitu electric condenser microphone atau mic kondenser.
Intensitas suara adalah ukuran dari "aliran energi melewati satuan luas per satuan waktu" dan unit pengukuran adalah W/m2 Probe intensitas suara mikrofon ini dirancang untuk menangkap intensitas suara bersama dengan unit arah aliran sebagai besaran vektor. Hal ini dicapai dengan menggabungkan lebih dari satu mikrofon di probe untuk mengukur aliran energi suara. mikrofon konvensional dapat mengukur tekanan suara (unit: Pa), yang mewakili intensitas bunyi di tempat tertentu (satu titik), tetapi dapat mengukur arah aliran. Mikrofon intensitas bunyi Oleh karena itu digunakan untuk sumber suara memeriksa dan untuk mengukur kekuatan suara.
Prinsip kerja :
Sensor suara adalah sensor yang cara kerjanya yaitu merubah besaran suara menjadi besaran listrik. Sinyal yang masuk akan di olah sehingga akan menghasilkan satu kondisi yaitu kondisi 1 atau 0. Sensor suara banyak digunakan dalam kehidupan sehari-hari, Contoh Pengaplikasian sensor ini adalah yang bekerja pada system robot. Suara yang diterima oleh microfon akan di transfer ke pre amp mic, fungsi pre amp mic ini adalah untuk memperkuat sinyal suara yang masuk kedalam komponen.
Setelah sinyal suara diterima oleh preamp mic, kemudian di kirim lagi ke rangkaian pengkonfersi yang mana rangkaian ini berfungsi untuk merubah sinyal suara yang berbentuk sinyal digital menjadi sinya analog agar bisa dibaca oleh mikrokontroler. Jika sinyal tersebut diterima oleh mikro kontroler maka akan diolah sesuai dengan program yang dibuat, apakah robot akan berjalan atau berhenti.
Suara yang masuk direkam oleh komponen kemudian akan disimpan oleh memory. Sebagai contoh jika kita bertepuk tangan 1 kali maka akan dikenali sebagai kondisi 1 atau on sehingga robot dapat berjalan. Jika bertepuk tangan 2 kali maka robot akan mati atau mendapat sinyal kondisi 0. Penggunaan sinyal tergantung dari user bagaimana dia menggunakannya.
Kesensitifan sensor suara dapat diatur, semakin banyak condensator yang digunakan pada pre amp maka akan semakin baik daya sensitive dari sensor suara tersebut. Begitu juga pada saat penggunaan suara harus dalam kondisi tertentu, karena jika terdapat suara lain yang masuk maka akan tidak dikenali oleh sensor, begitu pula frekuensi yang digunakan harus sesuai pada saat kita menginput suara awal dan input suara pada saat menjalankan program.

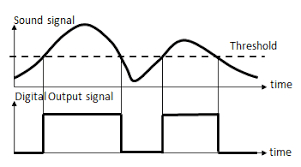

Grafik Sensor
4. PERCOBAAN [kembali]
a. Prosedur Percobaan
- Siapkan segala komponen yang di butuhkan
- Susun rangkaian sesuai panduan
- Sambungkan rangkaian dengan baterai untuk sumber tenaga
- Hidupkan rangkaian
- Apabila tidak terjadi eror, maka rangkaian selesai dibuat.
b. hardware
tidak ada (hanya ada dalam praktikum)
c. rangkaian simulasi
- foto rangkaian
1. Rangkaian simulasi
2. Rangkaian ketika Run
- prinsip kerja
Jika sensor sound mendeteksi adanya bunyi klakson atau suara mobil dan sensor infrared mendeteksi adanya hambatan berupa mobil atau motor pada sinar merahnya maka sensor akan aktif dan mengalirkan tegangan sebesar 5 Volt menuju ke resistor, kemudian menuju ke kaki base pada transistor dan mengakibatkan transistor aktif. Dengan aktif transistor maka arus dari power dengan tegangan 5 Volt akan mengalir melalui relay, menuju kolektor dan emitor transistor dan kearah ground. Akibatnya relay menjadi aktif dan membuat rangkaian menjadi terhubung dan mengaktifkan led dan speaker. Pada saat sensor touch mendeteksi adanya sentuhan maka sensor akan aktif dan mengalirkan tegangan sebesar +5 Volt menuju ke resistor, kemudian menuju ke kaki base pada transistor dan mengakibatkan transistor aktif. Dengan aktif transistor maka arus dari power dengan tegangan +5 Volt akan mengalir melalui relay, menuju kolektor dan emitor transistor dan kearah ground. Akibatnya relay menjadi aktif dan membuat rangkaian menjadi terhubung dan mengaktifkan led dan speaker.
d. video [kembali]
e. kondisi
tidak ada (hanya ada dalam praktikum)
f. download file [kembali]
- file html klik disini
- file video klik disini
- file rangkaian proteus Klik disini
- datasheet LED klik disini
- datasheet relay klik disini
- datasheet motor listrik klik disini
- datasheet transistor klik disini
- datasheet buzzer klik disini
- datasheet sensor infrared klik disini
- datasheet sensor sound klik disini
- datasheet sensor touch klik disini
- library sensor infrared klik disini
- library sensor sound klik disini
- library sensor touch klik disini
