Handsanitizer Otomatis



          1. TUJUAN [kembali]

•  Untuk dapat mengetahui penggunaan Transistor Unipolar
•  Untuk dapat membuat rangkaian aplikasi Transistor Unipolar

•  Untuk dapat lebih memahami karakteristik Transistor Unipolar
•


         2. ALAT DAN BAHAN [kembali]

• ALAT

A. Baterai



       Baterai merupakan perangkat yang digunakan untuk memberi daya terhadap alat yang membutuhkan listrik. Baterai juga merupakan komponen elektronika penghasil sumber tegangan pada rangkaian. Semua baterai pada spesifikasinya juga pasti selalu terdapat spesifikasi arus yang biasanya diukur dengan satuan mili ampere hours atau disingkat mAH, spesifikasi menunjukkan seberapa lama baterai bisa digunakan pada beban / alat yang digunakan. Misalnya sebuah baterai 1900mAH bisa menyuplai 1900mA ke sebuah rangkain selama 1 jam sebelum akhirnya habis.

B. Voltmeter DC



          Voltmeter DC yaitu alat ukur biasa digunakan untuk mengukur tegangan  DC dengan cara mengukur b  eda potensial dari tegangan DC antara 2 titik  suatu beban listrik atau rangkaian elektronika.

• BAHAN



A. LED



     LED adalah perangkat elektronik yang dapat mengeluarkan cahaya. Strukturnya juga sama dengan dioda, tetapi pada LED elektron menerjang sambungan P-N (Positif-Negatif).



B. Relay



       Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).



C. Motor DC

       Motor DC adalah Motor listrik yang membutuhkan suplai tegangan arus searah atau arus DC (Direct Current) pada kumparan medan untuk diubah menjadi energi mekanik.



D. Transistor JFET

       Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide.

E. Buzzer

         Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara



F. Infrared Sensor

       Sensor Infrared Proximity atau Sensor Pendeteksi Halangan menggunakan sinar inframerah untuk mendeteksi benda atau permukaan didepannya. Sensor ini dapat bekerja pada tegangan 5v.

Fitur dan Spesifikasi Sensor :

Fitur	Spesifikasi
Nama	Sensor Infrared Proximity
Tipe	Module Sensor
Banyak Pin	3 Pin
Tegangan Masukan	3-5 Volt
Konsumsi Arus	23 mA saat 3.0V dan 43 mA saat 5.0V
Jarak pembacaan	2 - 30 cm (diatur dengan potensiometer)
Keluaran Sensor	Digital LOW
Lampu LED indikator	Ada

G. PIR Sensor

Spesifikasi :
- Deteksi sudut 120 derajat.
- Kisaran deteksi 7m.
- Ukuran: 32x24mm
- Output sinyal switch TTL output sinyal tinggi (3.3 V), output sinyal     rendah (0.4 V).
- Waktu pemicu dapat disesuaikan 0,3 detik hingga 10 menit.
- Umum digunakan dalam perangkat anti-pencurian dan peralatan lainnya.
- Modul telah dipaksa untuk mengatur bekerja memicu dapat digunakan kembali
- Tegangan kerja 4,5 untuk 20V

 3. DASAR TEORI [kembali]

 3



A . Baterai

Daya tahan baterai akan semakin awet jika penggunaan arus nya semakin kecil, pada contoh diatas jika arus yang diperlukan misalnya adalah 190mAH maka baterai tadi akan bertahan selama 10 jam karena pada perhitungannya :

190 mAH x 10 hours = 1900 mAH

Oleh karena itu pada spesifikasi baterai semakin tinggi atau semakin besar kapasitas arus mAH nya maka semakin lama juga umur dari baterai tersebut. Baterai AA biasanya adalah jenis yang memiliki arus paling kecil sedangkan type D bisa bertahan cukup lama karena dari segi fisik pun memang lebih besar dan pastinya lebih mahal.

Simbol baterai :

B. LED

     Pemasangan kutub LED tidak boleh terebalik karena apabila terbalik kutubnya maka LED tersebut tidak akan menyala. Led memiliki karakteristik berbeda-beda menurut warna yang dihasilkan. Semakin tinggi arus yang mengalir pada LED maka semakin terang pula cahaya yang dihasilkan, namun perlu diperhatikan bahwa besarnya arus yang diperbolehkan adalah 10mA-20mA dan pada tegangan 1,6V – 3,5 V menurut karakter warna yang dihasilkan. Apabila arus yang mengalir lebih dari 20mA maka LED akan terbakar. Untuk menjaga agar LED tidak terbakar perlu kita gunakan resistor sebagai penghambat arus.

       Arah arus konvensional hanya dapat mengalir dari anoda ke katoda. Untuk pemasangan LED pada board mikrokontroller Anoda dihubungkan ke sumber tegangan dan katoda dihubungkan ke ground.

Simbol LED :

C. Relay

      Relay adalah komponen elektronika berupa saklar elektronik yang digerakkan oleh aruslistrik. Secara prinsip, relay merupakan tuas saklar dengan lilitan kawat pada batang besi (solenoid) di dekatnya.Ketika solenoid dialiri aruslistrik, tuasa kantertarik karena adanya gaya magnet yang terjadi pada solenoid sehingga kontak saklarakan menutup. Pada saat arus ihentikan, gaya magnet akan hilang, tuasakan kembalikeposisi semula dan konta ksaklar kembali terbuka.Relay biasanya digunakan untuk menggerakkan arus / tegangan yang besar (misalnyaperalatanlistrik 4 A / AC 220 V) denganmemakaiarus / tegangan yang kecil (misalnya 0.1 A / 12 Volt DC).

Gambar Bentuk dan Simbol Relay



Fungsi-fungsi dan Aplikasi Relay

Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :

1. Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
2. Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
3. Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
4. Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).



D. Motor DC

     Seperti yang sudah dijelaskan sebelumnya bahwa motor terdiri atas 2 bagian utama yaitu stator dan motor. Pada stator terdapat lilitan (winding) atau magnet permanen, sedangkan rotor adalah bagian yang dialiri dengan sumber arus DC. Arus yang melalui medan magnet inilah yang menyebabkan rotor dapat berputar. Arah gaya elektromagnet yang ditimbulkan akibat medan magnet yang dilalui oleh arus dapat ditentukan dengan menggunakan kaidah tangan kanan.



      Keuntungan utama motor DC adalah sebagai pengendali kecepatan, yang tidak mempengaruhi kualitas pasokan daya. Motor ini dapat dikendalikan dengan mengatur:

• Tegangan dinamo : meningkatkan tegangan dinamo akan meningkatkan kecepatan

• Arus medan : menurunkan arus medan akan meningkatkan kecepatan.



Mekanisme Kerja Motor DC

Mekanisme kerja untuk seluruh jenis motor secara umum sama

Arus listrik dalam medan magnet akan menimbulkan gaya.

· Jika kawat yang membawa arus dibengkokkan menjadi sebuah lingkaran/loop, maka kedua sisi loop yaitu pada sudut kanan medan magnet akan mendapat gaya pada arah yang berlawanan.

· Pasangan gaya menghasilkan torsi untuk memutar kumparan.

· Motor- motor memiliki beberapa loop pada dinamonya untuk memberikan tenaga putar yang lebih seragam dari medan magnetnya dihasilkan oleh susunan elektromagnetik yang disebut kumparan medan

Beberapa kerugian penggunaan motor DC:

-Perawatan intensif karena brush atau sikat pada motor DC akan aus.

-Konversi arus AC menjadi arus DC menggunakan konverter memerlukan biaya yang mahal.

Keuntungan penggunaan motor DC:

-Kecepatannya mudah diatur.

Perhitungan pada motor DC :

Daya input      :   Pin= √3 Vrms Irms cosƟ

Daya output    :   Pout= Tout w

w = kecepatan sudut

Tout = torsi output

Efisiensi          :   η (%) = (Pout/Pin) x 100

          Mengapa terdapat efisiensi pada motor? Karena motor yang digunakan tidak dapat bersifat ideal, artinya pada motor ada kehilangan daya pada setiap prosesnya sehingga daya output akan bernilai lebih kecil daripada daya input. Kehilangan daya ini biasa disebut sebagai rugi-rugi daya dan dapat disebabkan karena mechanical (gesekan dan rotasi) serta electric (hambatan pada belitan).

Simbol motor listrik

E. Transistor JFET

Fungsi-fungsi Transistor Mosfet diantaranya adalah :

• sebagai Penyearah,
• sebagai Penguat tegangan dan daya,
• sebagai Stabilisasi tegangan,
• sebagai Mixer,
• sebagai Osilator
• sebagai Switch (Pemutus dan Penyambung Sirkuit)

Transistor FET (Field Effect Transistor), dalam hal ini JFET (Junction Field Effect Transistor) adalah transistor yang bekerja dengan memanfaatkan efek kejadian dalam medan listrik.

    Transistor FET mempunyai tiga elektroda, yaitu : Gate (G) atau pintu, Drain (D) atau cerat, dan Source (S) atau sumber. Ada dua jenis FET, yaitu type-N (kanal N) dan type-P (kanal P).

    Jika pada transistor bi-polar (Junction Transistor) jalan masukannya yaitu basis diberi tegangan muka maju terhadap emitor, maka pada JFET jalan masukannya (gate) diberi tegangan muka terbalik terhadap source.

    Medan listrik yang terjangkit di sekitar jalur-jalur silikon (jalur P atau jalur N) adalah karena pemberian tegangan muka terbalik di antara G dan S (VGS). Medan listrik akan semakin besar apabila tegangan terbalik di antara G – S (VGS) semakin besar, namun ini justeru berefek semakin mengecilnya arus yang mengalir pada D atau S (IDS).

    Apabila VGS dikecilkan, maka IDS akan bertambah besar. Jadi, perubahan-perubahan tegangan terbalik yang terjadi di antara G – S akan mempengaruhi perubahan-perubahan arus IDS. Dengan cara sedemikianlah transistor FET dimanfaatkan, baik sebagai penguat ataupun yang lainnya.

Rumus Resistansi Input Transistor JFET:



F. Buzzer

      Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara.  Perangkat elektronika ini terbuat dari elemen piezoceramics yang diletakkan pada suatu diafragma yang mengubah getaran/vibrasi menjadi gelombang suara. Buzzer menggunakan resonansi untuk memperkuat intensitas suara.



Buzzer atau beeper memiliki 2 tipe :

1. Resonator sederhana yang disuplai sumber AC.
2. Melibatkan transistor sebagai micro-oscillator yang membutuhkan sumber DC.

       Cara kerja buzzer sebenarnya mirip dengan prinsip kerja dari loud speaker, komponen buzzer juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian saat kumparan tersebut dialiri arus dan tercipta medan elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara. Buzzer biasa digunakan sebagai indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm).



G. sensor  infrared

       Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.

Prinsip Kerja Sensor Infrared

Gambar 1. Ilustrasi prinsip kerja sensor infrared

      Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.

Gambar 2. Rangkaian dasar sensor infrared common emitter yang menggunakan led infrared dan fototransistor

       Prinsip kerja rangkaian sensor infrared berdasarkan pada gambar 2. Adalah ketika cahaya infra merah diterima oleh fototransistor maka basis fototransistor akan mengubah energi cahaya infra merah menjadi arus listrik sehingga basis akan berubah seperti saklar (swith closed) atau fototransistor akan aktif (low) secara sesaat seperti gambar 3:

Gambar 3. Keadaan Basis Mendapat Cahaya Infra Merah dan Berubah Menjadi Saklar (Switch Close) Secara Sesaat

Grafik Respon Sensor Infrared



Gambar 4. Grafik respon sensor infrared

        Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

H. PIR Sensor

       Sensor PIR atau disebut juga dengan Passive Infra Red merupakan sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object. Sesuai dengan namanya sensor PIR bersifat pasif, yang berarti sensor ini tidak memancarkan sinar infra merah melainkan hanya dapat menerima radiasi sinar infra merah dari luar.

Sensor PIR sendiri memiliki dua slot di dalamnya, setiap slot terbuat dari bahan khusus

-PIR (Passive Infrared Receiver) merupakan sebuah sensor berbasiskan infrared. Di dalam sensor
-PIR ini terdapat bagianbagian yang mempunyai perannya masingmasing,
yaitu Fresnel Lens, IR Filter, Pyroelectric sensor, amplifier, dan comparator.

        Pancaran infra merah masuk melalui lensa Fresnel dan mengenai sensor pyroelektrik, karena sinar infra merah mengandung energi panas maka sensor pyroelektrik akan menghasilkan arus listrik. Arus listrik inilah yang akan menimbulkan tegangan dan dibaca secara analog oleh sensor. Kemudian sinyal ini akan dikuatkan oleh penguat dan dibandingkan oleh komparator dengan tegangan referensi tertentu Untuk manusia sendiri memiliki suhu badan yang dapat menghasilkan pancaran infra merah dengan panjang gelombang antara 9-10 mikrometer (nilai standar 9,4 mikrometer), panjang gelombang tersebut dapat terdeteksi oleh sensor PIR.

     (Secara umum sensor PIR memang dirancang untuk mendeteksi manusia) dimana sensor ini  membutuhkan tegangan masukan sebesar 5 Vdc The PIR sensor sendiri memiliki dua slot di dalamnya, setiap slot terbuat dari bahan khusus PIR (Passive Infrared Receiver) merupakan sebuah sensor berbasiskan infrared. Di dalam sensor  PIR ini terdapat bagianbagian yang mempunyai perannya masingmasing,  yaitu Fresnel Lens, IR Filter, Pyroelectric sensor, amplifier, dan comparator.  Seperti terlihat pada gambar 2 dibawahini.  sensor PIR pada saat berlogika 1 dan 0. Pengujian ini juga diperlukan untuk mengetahui  nilai tegangan output sensor passive infrared (PIR) ketika mendeteksi gerakan manusia dan tidak mendeteksi gerakan manusia.

Cara melakukan pengujian ini adalah sensor harus mendapat tegangan input sebesar 5 Vdc

Gambar 2

     Grafik



    Rumus mencari kecepatan deteksi sensor,

V = S / t

   Tabel keluaran sensor PIR





4. PERCOBAAN [kembali]

a. Prosedur Percobaan

• Siapkan segala komponen yang di butuhkan
• Susun rangkaian sesuai panduan

• Sambungkan rangkaian dengan baterai untuk sumber tenaga
• Hidupkan rangkaian
• Apabila tidak terjadi eror, maka rangkaian selesai dibuat.



b. hardware

tidak ada (hanya ada dalam praktikum)

c. rangkaian simulasi

• foto rangkaian

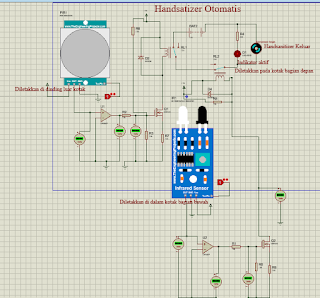

                      1. Rangkaian simulasi

                      2. Rangkaian ketika Run



• prinsip kerja



      Jika Pir sensor dan sensor infrared mendeteksi adanya hambatan berupa tangan manusia maka logicstate akan berlogika 1 sehingga tegangan sebesar 5 volt akan mengalir dari power menuju transistor . Hal ini mengakibatkan transistor menjadi aktif. Dengan aktif transistor maka arus dari power dengan tegangan +5 akan mengalir melalui relay, menuju kolektor dan emitor transistor dan kearah ground. Akibatnya relay menjadi aktif dan membuat rangkaian menjadi terhubung dan mengaktifkan motor dan led. Jika sensor tidak mendeteksi adanya gas maka tidak ada arus yang mengalir dari power  ke transistor sehingga menyebabkan transistor off dan relay juga off. Karena relay off maka rangkaian tidak terhubung dan led dan motor tidak aktif.

     d. Video [kembali]



  e. kondisi

  tidak ada (hanya ada dalam praktikum)

 f. Download File [kembali]

• file html klik disini
• file video klik disini
• file rangkaian proteus Klik disini
• datasheet LED klik disini
• datasheet relay klik disini
• datasheet transistor klik disini
• datasheet buzzer klik disini
• datasheet sensor infrared klik disini
• datasheet sensor PIR klik disini
• library sensor infrared klik disini
• library sensor PIR klik disini
