Soal 7.5



Soal 7.5

Sebutkan seri-seri IC Decoder yang lain

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. TUJUAN

2. ALAT DAN BAHAN

3. DASAR TEORI

4. PERCOBAAN

5. Video

6. Link Download





     1. TUJUAN [kembali]

·                     Mampu mengaplikasikan decoder-encoder kedalam rangkaian             percobaan

·                     Mempelajari simulasi rangkaian aplikasi

·                     Mempelajari prinsip kerja rangkaian aplikasi

·                     Mampu mengaplikasikan dalam kehidupan sehari-hari



     2. ALAT DAN BAHAN [kembali]

•  ALAT

      - Battery (Power Supply)

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya

Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

Baterai Primer (Baterai Sekali Pakai/Single Use)

Baterai Primer atau Baterai sekali pakai ini merupakan baterai yang paling sering ditemukan di pasaran, hampir semua toko dan supermarket menjualnya. Hal ini dikarenakan penggunaannya yang luas dengan harga yang lebih terjangkau. Baterai jenis ini pada umumnya memberikan tegangan 1,5 Volt dan terdiri dari berbagai jenis ukuran seperti AAA (sangat kecil), AA (kecil) dan C (medium) dan D (besar). Disamping itu, terdapat juga Baterai Primer (sekali pakai) yang berbentuk kotak dengan tegangan 6 Volt ataupun 9 Volt.

Baterai Sekunder (Baterai Isi Ulang/Rechargeable)

Baterai Sekunder adalah jenis baterai yang dapat di isi ulang atau Rechargeable Battery. Pada prinsipnya, cara Baterai Sekunder menghasilkan arus listrik adalah sama dengan Baterai Primer. Hanya saja, Reaksi Kimia pada Baterai Sekunder ini dapat berbalik (Reversible). Pada saat Baterai digunakan dengan menghubungkan beban pada terminal Baterai (discharge), Elektron akan mengalir dari Negatif ke Positif. Sedangkan pada saat Sumber Energi Luar (Charger) dihubungkan ke Baterai Sekunder, elektron akan mengalir dari Positif ke Negatif sehingga terjadi pengisian muatan pada baterai. Jenis-jenis Baterai yang dapat di isi ulang (rechargeable Battery) yang sering kita temukan antara lain seperti Baterai Ni-cd (Nickel-Cadmium), Ni-MH (Nickel-Metal Hydride) dan Li-Ion (Lithium-Ion).

Struktur Battery

- Generator DC

Generator ialah suatu mesin yang mengubah tenaga mekanis menjadi tenaga listrik.

Tenaga mekanis : memutar kumparan kawat penghantar dalam medan magnet ataupun sebaliknya memutar magnet diantara kumparan kawat penghantar

Tenaga listrik yang dihasilkan oleh generator tersebut adalah arus searah (DC) atau arus bolak-balik (AC), hal ini tergantung dari susunan atau konstruksi dari generator, serta tergantung dari sistem pengambil arusnya.

Prinsip kerja suatu generator arus searah berdasarkan hukum Faraday :

Dimana:

N = Jumlah Lilitan
0  = Fluksi Magnet
e  = Tegangan Imbas, GGL (Gaya Gerak Listrik)

-Power Supply



Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.

-Multimeter

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.

•  BAHAN

      1) TTL Decoder 74LS47



A. Konfigurasi Pin

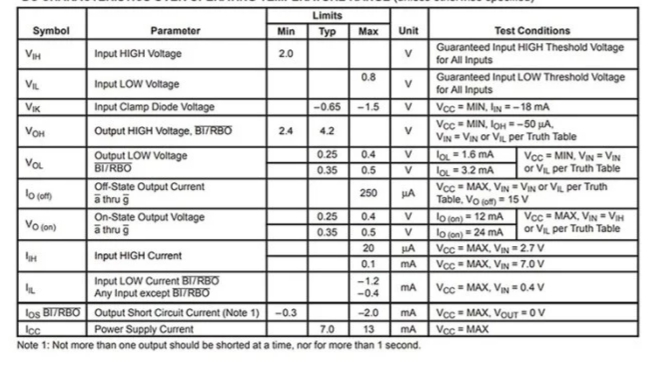

B. Spesifikasi

2) TTL Decoder 7448

A. Konfigurasi Pin

B. Spesifikasi

3) CMOS Decoder 4511

A. Konfigurasi pin

B. Spesifikasi

4) 7 Segment

A. Konfigurasi Pin



B. Spesifikasi

     3. DASAR TEORI [kembali]

1) TTL Decoder 74LS47

Ic 74LS47 merupakan dekoder BCD ke seven segment yang berfungsi untuk menyalakan sevent segment mode common anode.

Dekoder BCD ke seven segment mempunyai masukan berupa bilangan BCD 4-bit (masukan A, B, C dan D). Bilangan BCD ini dikodekan sehingga membentuk kode tujuh segmen yang akan menyalakan ruas-ruas yang sesuai pada seven segment. Masukan BCD diaktifkan oleh logika ‘1’, dan keluaran dari dekoder 7447 adalah aktif low. Tiga masukan ekstra juga ditunjukkan pada konfigurasi pin IC 7447 yaitu masukan (lamp test), masukan (blanking input/ripple blanking output), dan (ripple blanking input).

pada konfigurasi pin IC 7447 yaitu masukan (lamp test), masukan (blanking input/ripple blanking output), dan (ripple blanking input).

LT’ , Lamp Test: berfungsi untuk mengeset display, bila diberi logika ‘0’ maka semua keluaran dari IC ini akan berlogika 0. Sehingga seven segment akan menunjukkan angka delapan (8).

BI’/RBO’ , Blanking Input/Row Blanking Output: berfungsi untuk mematikan keluaran dari IC. Bila diberi logika “0” maka semua keluaran IC akan berlogika “1” dan seven segment akan mati.

RBI’ , Row Blanking Input: berfungsi untuk mematikan keluaran dari IC jika semua input berlogika “0”. Bila diberi logika “0”, diberi logika “1” dan diberi logika “0” maka semua keluaran IC akan berlogika “1” dan seven segment akan mati.

lamp test (LT) akan menyalakan setiap segmen untuk melihat apakah segmen-segmen tersebut beroperasi. Selanjutnya Ripple Blanking Input RBI akan mematikan semua segmen bila rangkaian diaktifkan.

Output pada ic ini ketika output bernilai 6 maka pada display seven segmen akan tampil seperti huruf “b” dan ketika output bernilai 9 maka tampilan pada seven segmen akan seperti huruf “q”. Hal ini dikarenakan sipembuat merancang ic 74ls47 ini demikian. Berikut adalah output yang akan ditampilakn ic 74ls47 pada seven segmen.

2) TTL Decoder 7448

3) CMOS Decoder 4511

salah satu contoh dekoder BCD ke 7 segmen dari keluarga IC digital CMOS adalah tipe 4511. Fungsi dari dekoder BCD ke 7 penampil 7 segmen ini adalah untuk mengubah data digital dalam format BCD untuk ditampilkan dalam format angka desimal secara visual. Keluaran sistem digital pada umumnya berupa kode BCD, agar dapat menampilkan nilai kode biner tersebut ke dalam tampilan desimal maka diperlukan dekoder BCD ke tujuh segmen untuk menyalakan masing-masing segmen pada penampil. IC dekoder BCD ke penampil 7 segmen tipe 4511 memiliki beberapa bagian internal dengan bentuk diagram blok fungsionalnya ditunjukan pada gambar berikut.

Pada dekoder 4511 dilengkapi dengan fasilitas Lamp Test (), Blanking Input () dan Enable Latch () yang fungsinya adalah sebagai berikut.

• Lamp Test () berfungsi untuk menyalakan semua peraga tujuh segmen tanpa terpengaruh oleh perubahan data masukan saat pada terminal Lamp Test () diberikan logika rendah (logika 0).
• Blanking Input () berfungsi untuk memadamkan semua peraga tujuh segmen tanpa terpengaruh data masukan saat pada terminal Blanking Input () diberikan logika rendah (logika 0).
• Enable Latch () berfungsi untuk menahan tampilan peraga tujuh segmen saat pada terminal Enable Latch () diberikan logika rendah (logika 0) walaupun terjadi perubahan data masukan.

Dekoder 4511 adalah dekoder BCD ke penampil tujuh segmen katoda yang dapat memberikan bentuk tampilan pada peraga tujuh segmen sesuai dengan data BCD 4-bit pada terminal data masukan.

4) Seven Segmen

Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.

4. PERCOBAAN [kembali]



     a.Prosedur percobaan

• Siapkan alat dan bahan yang dibutuhkan untuk membuat rangkaian pada proteus,

• Ujilah rangkaian dengan menekan tombol play. Rangkaian akan berhasil jika led - red menyala.

• Sambungkan atau rangkai setiap komponen,

• Tambahkan besar tegangan yang diinginkan,

• Susunlah komponen pada proteus sesuai dengan rangkaian,

    b. Rangkaian simulasi

• Foto Rangkaian

•  Prinsip Kerja

Decoder adalah suatu perangkat yang dapat mengubah suatu sistem bilangan biner yang terdapat pada bagian input, menjadi sistem bilangan yang lain pada outputnya. Bisa juga diartikan bahwa decoder adalah salah satu kombinasi output akan aktif apabila salah satu kombinasi inputnya aktif.

Pada TTL 74LS47 adalah decoder yg inputnya aktif high dan outputnya aktif low. Karna outputnya aktif low maka seven segmennya menggunakan seven segment anoda. Untuk kombinasi inputnya agar bisa dihasilkan angka yg diinginkan kita harus melihat tabel kebenaran dari TTL 74LS47.

Pada TTL 7448 adalah decoder yg inputnya aktif high dan outputnya aktif high. Karna outputnya aktif high maka seven segmennya menggunakan seven segment katoda. Untuk kombinasi inputnya agar bisa dihasilkan angka yg diinginkan kita harus melihat tabel kebenaran dari TTL 7448.

Pada CMOS 4511 adalah decoder yg inputnya aktif high dan outputnya aktif high. Karna outputnya aktif high maka seven segmennya menggunakan seven segment katoda. Untuk kombinasi inputnya agar bisa dihasilkan angka yg diinginkan kita harus melihat tabel kebenaran dari CMOS 4511.

    d. Video [kembali]







    f. Download File [kembali]

File Rangkaian KLIK DISINI
File html KLIK DISINI

File Video Simulasi KLIK DISINI

File Datasheet 7 segment KLIK DISINI

File Datasheet Decoder 74LS47 KLIK DISINI

File Datasheet Decoder 7448 KLIK DISINI

File Datasheet Decoder 4511 KLIK DISINI
