Laporan Akhir 1



Modul 1 Percobaan 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Alat dan Bahan

2. Rangkaian Percobaan

3. Prinsip Kerja

4. Video Percobaan

5. Analisis

6. Link Download

ON - OFF LED

1. Alat dan Bahan [Kembali]

• Alat

1. Volt Meter

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.

• Bahan

1. Resistor

Berfungsi sebagai hambatan pada rangkaian, dimana untuk besar hambatan dapat diukur menggunakan alat ukur ohm meter atau dapat menghitung sesuai dengan kode warna pada resistor yang digunakan.

        2. LED

LED merupakan salah satu jenis dioda, dimana terdapat kaki anoda dan katoda pada masing-masing LED. Dimana, LED menghasilkan cahaya dari elektron yang mengalir.

      3. Project Board

Project board ini berfungsi sebagai tempat untuk merangkai rangkaian pada percobaan praktikum, yang mana pada board ini masing-masing lobangnya ada yng berhubungan secara vertikal dan horizontal.

       4. Kabel Jumper

Kabel jumper ini berfungsi untuk menghubungkan antar komponen yang akan dibuat rangkaian percobaan praktikumnya.

       5. Kabel USB

Kabel USB arduino ini berfungsi untuk menghubungkan antara arduino dengan laptop yang akan digunakan sebagai tempat program, nantinya program akan di upload atau di transfer ke arduino menggunakan kabel usb ini.

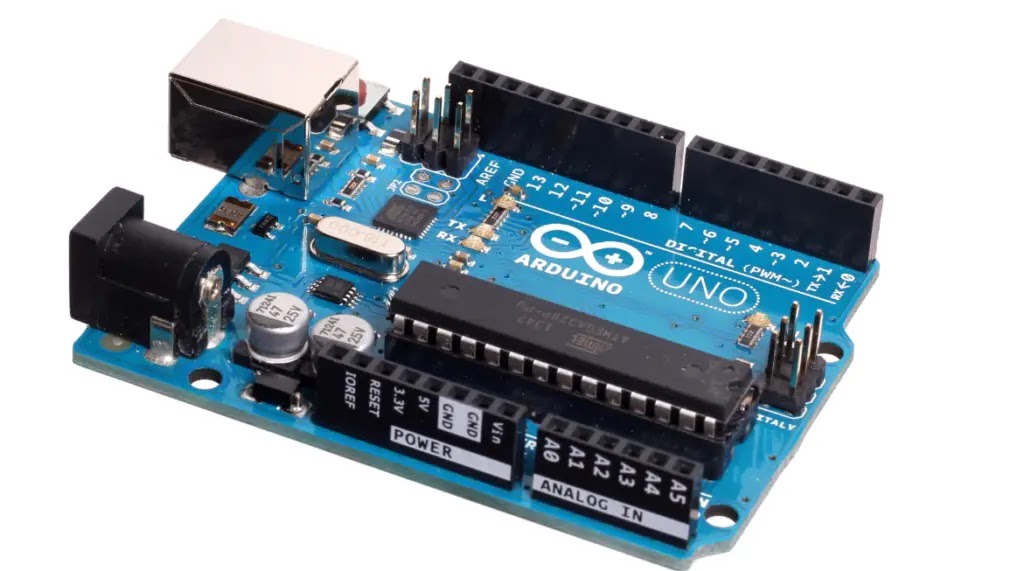

       6. Arduino Uno

Arduino merupakan salah satu jenis mikrokontroller, yang memiliki klasifikasi masing-masing. Pada arduino uno ini terdapat berbagai macam pin yang memiliki fungsinya masing-masing.

2. Rangkaian Percobaan [Kembali]

Rangkaian saat percobaan

Rangkaian saat simulasi

3. Prinsip Kerja [Kembali]

Dengan arduino Simulino, menggunakan pin 2-9 yang masing-masingnya dihubungkan pada resistor dan LED. Dimana Resistor dan LED dihubungkan secara seri, yang berarti besar nilai resistor akan sangat mempengaruhi LED, oleh karena itu sebelumnya harus diketahui besar nilai resistansi yang ideal dengan LED dengan menggunakan rumus ideal resistor.

Selanjutnya program pada arduino IDE sesuai dengan kondisi percobaan, dimasukkan ke dalam arduino. Barulah rangkaian proteus dijalankan dan akan menghasilkan output lampu LED menyala dari kanan ke kiri secara bergantian.

4. Video Percobaan [Kembali]

5. Analisis [Kembali]

1. Analisa pengaruh forward bias terhadap inputan HIGH dan LOW pada LED

Jawab:

 Pengaruh terhadap inputan HIGH dan LOW sejalan dengan kondisi rangkaian LED terkhusus pada anoda dan katoda LED. Ketika posisi anoda dan katoda pada rangkaian ditukar maka pada arduino juga harus ditukar agar LED dapat menyala.

2. Analisa pengaruh reverse bias terhadap inputan LED

Jawab:

Jika LED diberikan reverse bias, maka tegangan di katoda lebih tinggi dari pada di anoda. Jadi arus tidak mengalir sampai medan listrik sangat tinggi sehingga LED bisa rusak.

3. Analisa mengapa LED tidak menyala saat katoda dihubungkan pada 5v

Jawab:

Saat katoda dihubungkan dengan pin 5v maka akan langsung berakibat pada LED, yaitu LED akan mati karena yang terjadi pada rangkaian adalah reverse bias.

6. Link Download [Kembali]

• Download HTML: Klik disini
• Download Rangkaian Proteus: Klik disini
• Download Video: Klik disini
• Download Program: Klik disini
• Download Datasheet Resistor: Klik disini
• Download Datasheet LED: Klik disini
