Modul 4
Shift Register dan Seven Segment
Percobaan 1 Kondisi 10
Buatlah rangkaian seperti gambar percobaan 1 dengan menggunakan D flip flop dan output seven segment common katoda dan LED dalam satu rangkaian.
2. Gambar Rangkaian [Kembali]
.png)

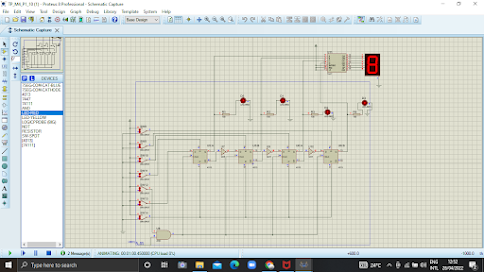

Gambar sebelum disimulasikan
.png)
Gambar sesudah disimulasikan
3. Video Simulasi [Kembali]
4. Prinsip Kerja [Kembali]
Pada rangkaian ini digunakan 4 D flip flop yang dihubungkan ke seven segmen katoda dan LED sebagai penanda. Ketika clock berlogika 1 dan D flip flop juga diberi logika 1 maka rangkaian akan langsung menampilkan outputnya dimana ini dapat dilihat pada lampu LED dan seven segmen katoda. Untuk D flip flop yang kedua harus menunggu output dari D flip flop yang pertama dimana output dari Q' D flip flop pertama di not kan terlebih dahulu baru dihubungkan ke D flip flop yang kedua dan begitu juga seterusnya.
5. Download [Kembali]
- Download HTML: Klik disini
- Download file rangkaian Percobaan: Klik disini
- Download video simulasi: Klik disini
- Download datasheet D Flip-Flop: Klik disini
- Download datasheet saklar SW-SPDT: Klik disini
- Dataheet AND gate: Klik disini
- Download datasheet seven segmen: Klik disini
